| رتبه بندی محوطه: | IP65 (یا با توجه به نیازهای خاص) | فاصله تشخیص: | 200m@90% بازتاب/ 140m@10% بازتاب |
|---|---|---|---|
| طول موج: | 905 نانومتر | تکرار فرکانس: | 20 کیلوهرتز در هر کانال |
| محدوده رطوبت کاری: | 0٪ تا 100٪ RH | روش محدوده بندی: | 1ToF |
| برجسته: | 20 کیلوهرتز در هر کانال اندازه گیری باد Lidar,اندازه گیری باد Lidar OEM,Molas CL lidar برای اندازه گیری باد |
||

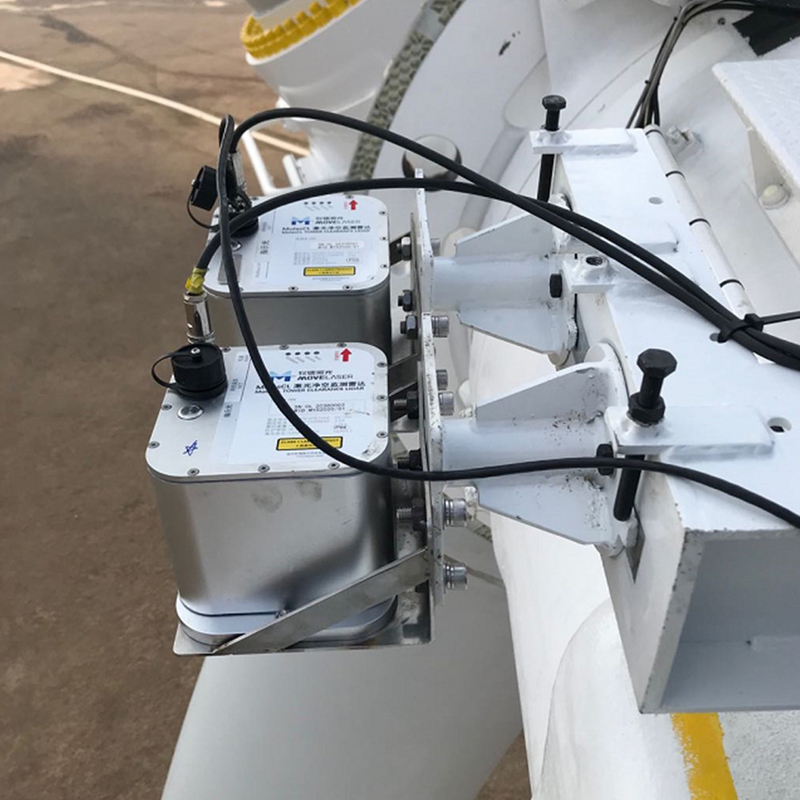

Molas CL 20kHz 20KHz در هر کانال جلوگیری از جارو کردن برج کلاس 1
1،شرح عملکرد سیستم
MolasCL از روش dToF (زمان پرواز مستقیم) برای دستیابی به برد لیزری استفاده می کند، یعنی پالس های لیزری فوق کوتاه منتشر می کند.
پالس لیزر هر کانال نوری MolasCL دارای فرکانس تکرار بالای 20 کیلوهرتز است، بنابراین 20000 داده محدوده در ثانیه وجود دارد و سه کانال نوری می توانند 60000 محدوده داده در ثانیه تولید کنند.پردازنده، الگوریتم پردازش در پردازنده، تداخل نور قوی و تداخل باران، برف، ماسه و گرد و غبار را فیلتر می‌کند و شناسایی داده‌های برگ و تشخیص دید را انجام می‌دهد و سپس داده‌های اندازه‌گیری تیغه را به رابط داده ارسال می‌کند. رابط داده بر اساس ارتباطات است.الزامات پروتکل و فیلد باس داده ها را از طریق رابط فیلد باس به استاد فن ارسال می کند.
2، برگه اطلاعات فنی
| شاخص محدوده | |
| روش محدوده بندی | 1ToF |
| فاصله تشخیص | 200m@90% بازتاب/ 140m@10% بازتاب |
| وضوح محدوده | ≤0.1 متر |
| دقت اندازه گیری | ± 0.2 متر |
| دقت اندازه گیری مکرر | ± 0.2 متر |
| مقاومت در برابر نور محیط | 100 کلوکس |
| شاخص نوری | |
| طول موج | 905 نانومتر |
| تکرار فرکانس | 20 کیلوهرتز در هر کانال |
| سطح ایمنی لیزر | کلاس 1 |
| سازگاری با محیط | |
| محدوده دمای کاری | -40℃~+60℃ |
| محدوده دمای بقا | -45℃~+65℃ |
| محدوده رطوبت کاری | 0٪ تا 100٪ RH |
| رتبه بندی محوطه | IP65 (یا با توجه به نیازهای خاص) |
| محدوده شتاب کاری | -0.5 گرم × 0.5 گرم |
| اشاره پرتو | |
| شار نورانی 1 | 0 درجه |
| شار نورانی 2 | 0.2±2.05 درجه |
| شار نورانی 3 | 0.2±4.09 درجه |
| نتایج اندازه گیری خروجی | |
| به موقع محصولات داده |
شناسه دستگاه، اندازه گیری مستقیم فاصله، شدت نور برگشتی، پرچم معتبر داده، وضعیت سیستم |
| فیلدباس | Profibus DP / Modbus RTU / CANopen سه پروتکل فیلدباس و ارتباط RS485 را می توان سفارشی کرد |
| Qther | |
| مصرف برق عملیاتی | در 60 وات |
| ولتاژ تغذیه و حداکثر جریان | DC 24V, 3A |
| اندازه | 200×200×250 میلی متر |
