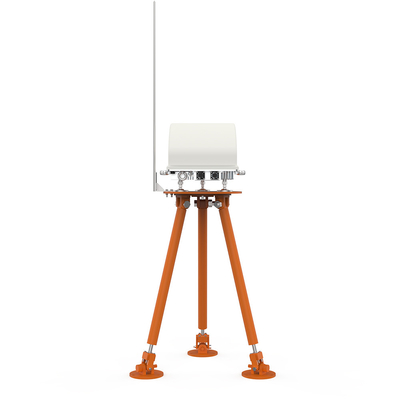

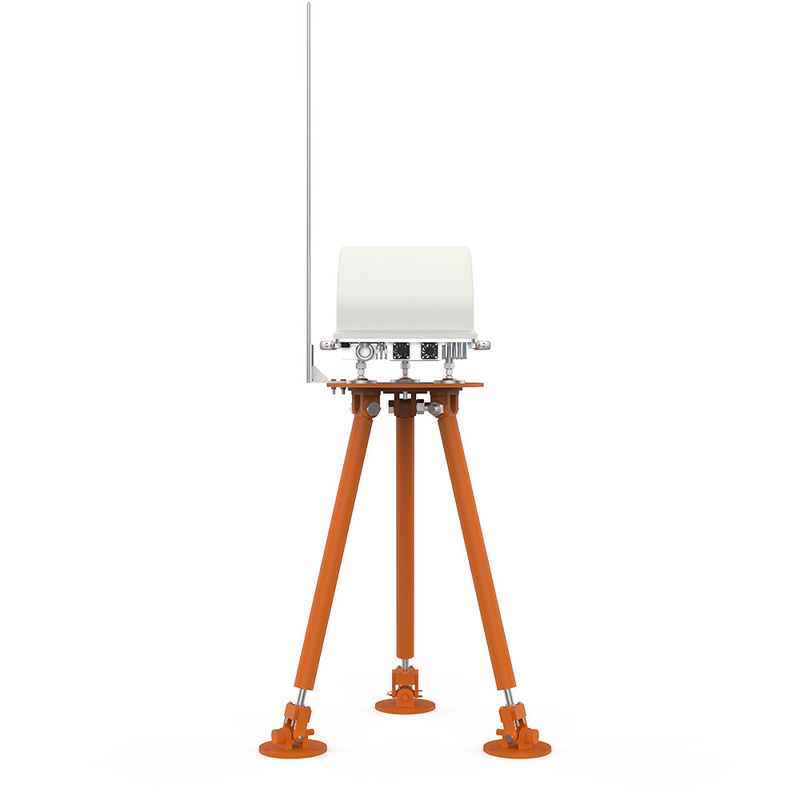

لایه 10 تشخیص نور و محدوده اندازه گیری نور اجاره ای Molas Nl Lidar

Molas NL بر اساس اصل تشخیص داپلر کاملاً منسجم برای اندازه گیری باد است و نمودار شماتیک آن در شکل 3 نشان داده شده است. سیگنال پالس تولید شده توسط لیزر فیبر به اتمسفر ساطع می شود تا از طریق یک آنتن نوری اندازه گیری شود و با آن در تعامل است. ذرات آئروسل برای تولید یک سیگنال پس پراکنده حاوی اطلاعات سرعت.آنتن نوری سیگنال معکوس پراکنده شده را دریافت می کند، آن را با نور نوسانگر داخلی داخلی سیستم می زند و در نهایت آن را به سیگنال الکتریکی تبدیل می کند.پس از تقویت سیگنال، دیجیتالی شدن سیگنال الکتریکی توسط یک مبدل آنالوگ به دیجیتال A/D تکمیل می شود.داده های جمع آوری شده به پردازنده منتقل می شود و سرعت باد شعاعی در فواصل مختلف هر پرتو بر اساس الگوریتم پردازش سیگنال به دست می آید.در نهایت سرعت باد بازسازی شده، جهت باد، تلاطم، برش باد و سایر اطلاعات با ترکیب مدل میدان باد به دست می‌آیند.
